De ATMEGA2560-16AU, ontwikkeld door Microchip -technologie, is een krachtige prestatie 8-bit AVR RISC-gebaseerd microcontroller gebouwd voor ingebed systeem ontwerpt dat Vraag verbeterde rekenkracht, overvloedige randapparatuur en rijke I/O -mogelijkheden.Gehuisvest in een ruimte-efficiënt TQFP-100 pakket, deze microcontroller wordt veel gebruikt in Industriële automatisering, robotica, IoT -apparaten en consumentenelektronica.
Dit artikel biedt een uitgebreid overzicht van de technische specificaties van de ATMEGA2560-16AU, kernfuncties, toepassingsscenario's en sourcingbegeleiding, het helpen van ingenieurs en inkoopprofessionals evalueren de geschiktheid voor veeleisende toepassingen.
Overzicht
De ATMEGA2560-16AU maakt deel uit van de Megaavr-familie van Microchip en heeft een robuuste 8-bit architectuur.Het integreert een breed scala aan digitale en analoge randapparatuur, waardoor het een go-to-oplossing is voor control-intensieve ingebedde systemen.
Met ondersteuning voor in-system programmering (ISP) en een flash-geheugen van 256 KB combineert de ATMEGA2560-16AU de prestaties en flexibiliteit voor zowel prototyping als volumeproductie.
Belangrijke functies
Kernarchitectuur:
AVR 8-bit RISC CPU
16 MHz maximale werkfrequentie
Geheugen:
256 KB Flash -geheugen
8 kb sram
4 KB EEPROM
I/O en randapparatuur:
86 Algemene I/O-lijnen
4 Usarts
16-kanaal 10-bit ADC
4 PWM -kanalen
SPI, I2C (TWI) en JTAG -interfaces
6 timers (vier 16-bit, twee 8-bit)
Watchdog-timer met aparte on-chip oscillator
Elektrische kenmerken:
Bedrijfsspanning: 4.5V - 5.5V
Slaapmodi met lage kracht en efficiënte wake-up-functies
Verbeterde vermogensbesparende mogelijkheden voor energie-efficiënte toepassingen

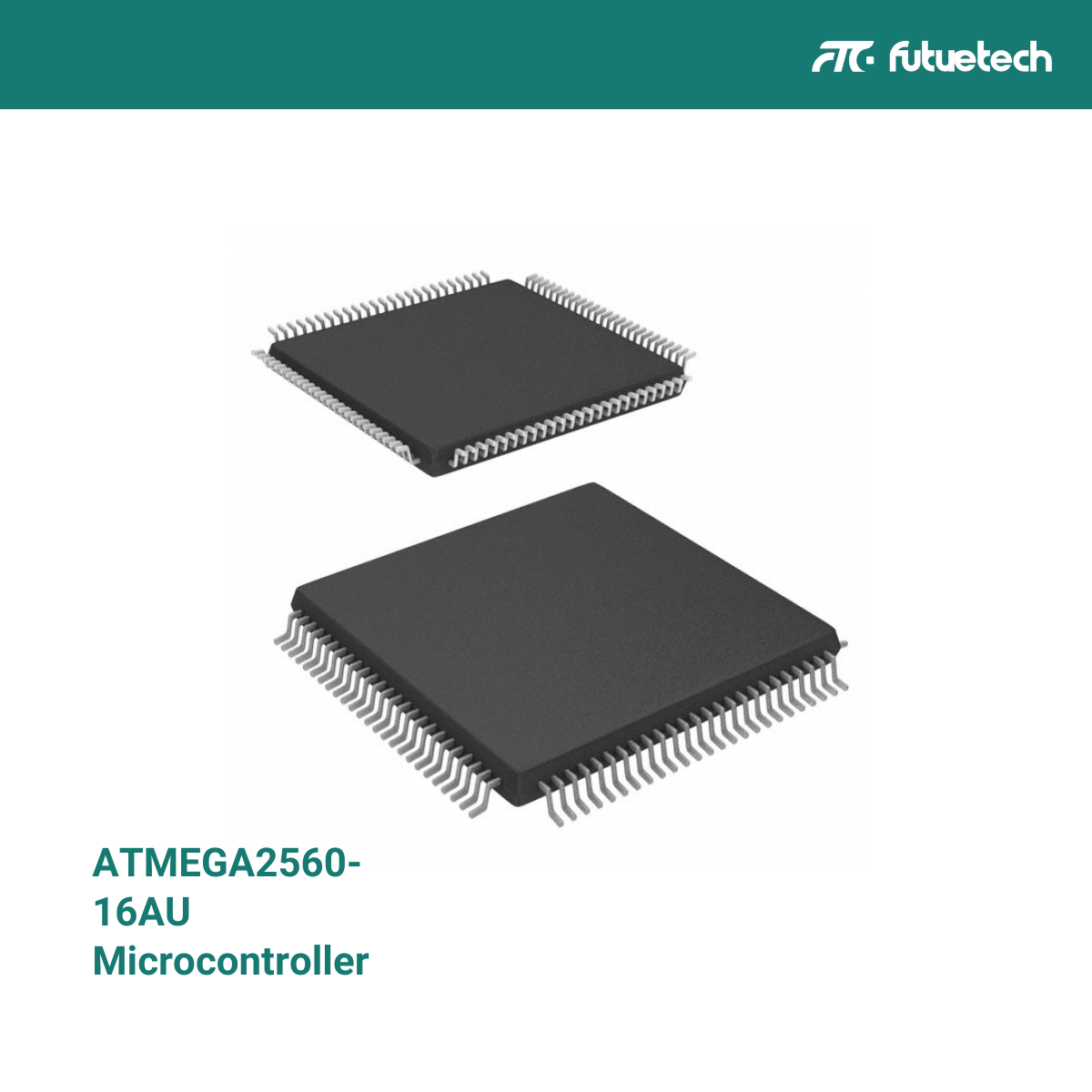

Pakket en montage:
Pakket: TQFP-100 (dun quad plat pakket)
Montage: oppervlaktemontage
Afmetingen: ca.14 mm × 14 mm
Bedrijfstemperatuur:
-40 ° C tot +85 ° C (industriële kwaliteitsbereik)
Andere functies:
In-systeem programmeerbaar via SPI
Real-Time Counter (RTC) met afzonderlijke oscillator
Zelfprogrammering via bootloader
Toepassingen
De ATMEGA2560-16AU wordt algemeen overgenomen in prestatiebeheerlijke ingebedde systemen in verschillende industrieën zoals:
Industriële automatisering: PLC's, motorcontrollers, slimme sensoren, fabrieksrobotica
Consumentenelektronica: 3D -printers, gaming -accessoires, slimme apparaten
IoT- en ingebedde apparaten: Monitoring Systems op afstand, Home Automation, Smart Meters
Educatieve en prototypingplatforms: Arduino Mega 2560 Boards, STEM -kits
Inkoop- en alternatieve modellen
De ATMEGA2560-16AU is verkrijgbaar bij geautoriseerde distributeurs zoals Futuretech-componenten, Digi-Key, Mouser en Element14.Het wordt aangeboden in lade- of haspelverpakkingen om te voldoen aan zowel laagvolume als grootschalige productie-eisen.
Alternatieve modellen:
Atmega1280-16au: Lower Flash Memory (128KB), vergelijkbare pinout en randapparatuur
Atmega2561-16au: Iets andere perifere configuratie, compatibel voor geselecteerde toepassingen
AT90CAN128: Voor toepassingen die nodig zijn om de integratie van de controller te vereisen
Futuretech-componenten bieden geverifieerde, traceerbare voorraad voor de Atmega2560-16au en equivalente modellen, met snelle doorlooptijden, technische ondersteuning en flexibele sourcingopties op maat van uw projectlevenscyclus.
Conclusie
De ATMEGA2560-16AU is een krachtige en flexibele 8-bit microcontroller ideaal voor complexe ingebedde toepassingen die een hoge I/O-dichtheid, robuust geheugen en betrouwbare prestaties vereisen.Met een sterke functieset, betrouwbaarheid van industriële kwaliteit en brede gemeenschapsondersteuning, blijft het een topkeuze voor zowel ontwikkelaars als ingenieurs.
Als een betrouwbare elektronische componentverdeler biedt Futuretech Components echte ATMEGA2560-16AU microcontrollers met wereldwijde sourcingmogelijkheden.We ondersteunen uw ontwikkelingsreis van vroege prototyping naar volledige productie.
📩 Hulp nodig bij het inkoop van Atmega2560-16au of de alternatieven ervan?Neem contact op met Futuretech -componenten voor offertes, datasheets en deskundige richtlijnen voor uw ingebedde projecten.
——
FAQ
Wat is Atmega2560-16au?
ATMEGA2560-16AU is een 8-bit microcontroller uit de AVR-serie van Microchip, die 256 KB flash-geheugen, hoge I/O-telling en veelzijdige randapparatuur biedt voor ingebedde besturingssystemen.
Hoe wordt het gebruikt in Arduino Mega?
De ATMEGA2560-16AU is de Core MCU in Arduino Mega Boards, die verbeterde geheugen en connectiviteit bieden voor complexe doe-het-zelf- en educatieve projecten.
Wat zijn de belangrijkste voordelen?
✔ Groot geheugen (256 kb flits)
✔ brede perifere ondersteuning (UART, SPI, I2C, PWM)
✔ Betrouwbaarheid van industriële kwaliteit
✔ Sterke gemeenschaps- en software -ecosysteem
Zijn er drop-in vervangingen?
Terwijl de Atmega1280-16AU pin-compatibel is, verschillen de geheugengrootte en perifere ondersteuning.Controleer altijd specificaties en software -compatibiliteit vóór substitutie.
